一、激光设备光路的焦点直接影响设备的正常工作，光路不正，激光设备的效率、精度等都不能得到保证，可见光路的调整是至关重要的环节。

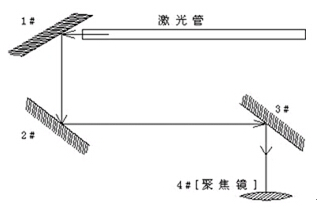

1、先保证从激光管发出的光束入射在1＃反射镜的中心。

2、在2＃反射镜前贴上双面胶纸,将横梁移至最靠近激光管的位置，按点射（控制适当的光强），打上一个标记(特别注意：为防止激光辐射伤人，请先用一块纸板测试出光斑的大概位置，然后再进行调整)。

3、逐渐将横梁移至离激光管最远的位置，按点射，打上一个标记。

4、如果两个标记不重合，调整1＃反射镜，使这两个标记中心重合。

5、反复第二步至第四步，直至两个标记中心完全重合。

6、在3＃反射镜前贴上双面胶纸，将小车(激光头)移至最靠近2＃反射镜的位置，按点射（控制适当的光强），打上一个标记。

7、逐渐将激光头（小车）移至离2＃反射镜最远的位置，按点射(最好先用一块纸板，先测出光斑的大概位置，以防伤人)，打上一个标记。

8、如果两个标记不重合，调整2＃反射镜，使这两个标记中心重合。

9、反复第六步至第八步，直至两个标记中心完全重合。

10、在3＃反射镜前面的入光孔上贴上双面胶，点射，打上标记。如处在中心，则合格。

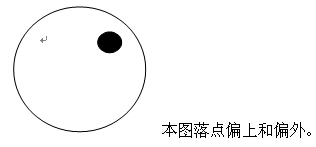

11、若激光未落在入光孔的中心，

上下偏差：只能将激光管抬高或降低。

里外偏差：只能将激光管向里或向外调整。

在本图中，必须降低激光管，然后，从第一步开始全部重新调整。

 二、垂直度调整

1、 光路四点调重合,且将激光调到3#反射镜中间

2、如果左右有稍许偏差,调整3#头座向左或向右使光路垂直

3、如果前后有稍许偏差,一般是因为3#头座本身有偏差导致,更换重新调整光路垂直度即可.
