奥氏体不锈钢无磁性，抗腐蚀性能优良，具有较高的强度和塑韧性，是应用非常广泛的结构功能一体化材料，但奥氏体不锈钢具有较大的线膨胀系数和较低的热导率。而脉冲激光焊的热输入小，焊接速度快，具有精密的加工性能，适合加工不锈钢薄板等附加值和精度要求较高的产品。但由于工艺的不成熟且薄板时常出现气孔等缺陷。

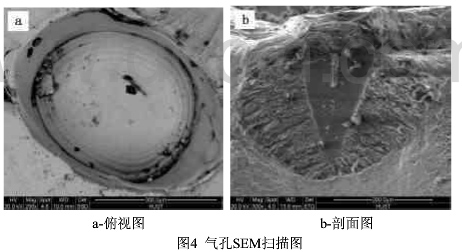

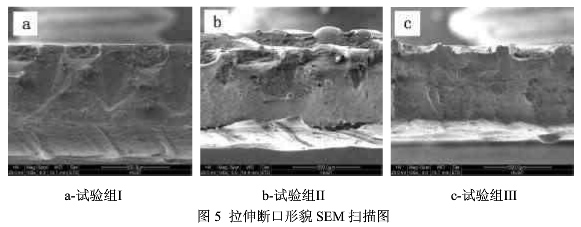

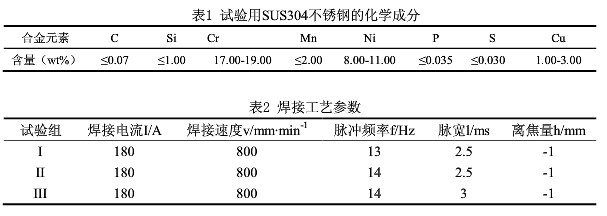

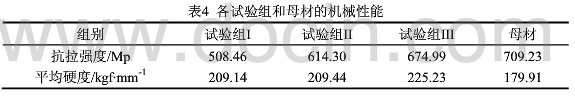

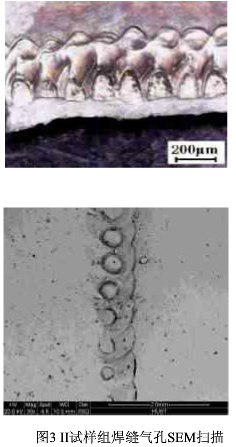

    采用不同的工艺参数对不锈钢304薄板进行脉冲激光焊接，使用电子显微镜观察焊缝组织及气孔形貌，并对接头进行拉伸试验和微观硬度测试。结果表明：不锈钢激光脉冲焊一般不产生冶金气孔，不当的焊接工艺可产生不规则的圆锤形两种尺寸较大的工艺气孔，严重降低接头成型质量。适当增加脉冲频率和脉宽可以有效提高焊缝质量，当脉冲频率为15HZ,脉宽为3ms时，焊缝中的气孔基本消除。


方圆激光  www.fyglaser.com

2016-7-11
