产品特点：

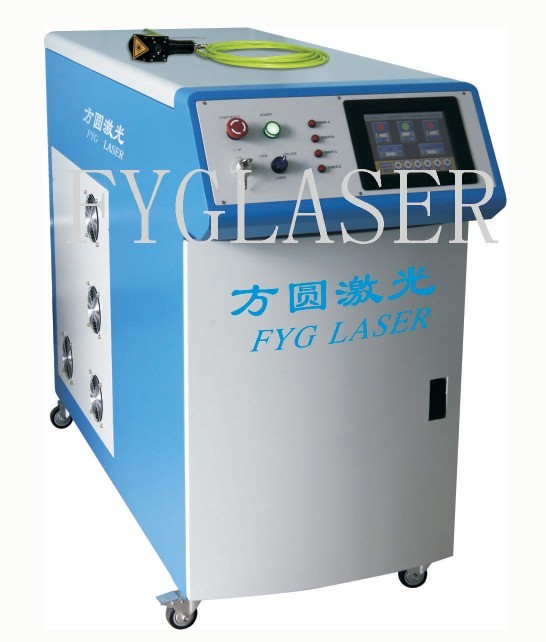

能量反馈型光纤传输激光为光纤传输激光焊接机，由氙灯泵浦、进口陶瓷反射腔体及Nd：YAG晶体棒构成激光器，电光转换效率高。分体式冷水机根据系统设定温度自动制冷，确保设备安全运行。8寸彩色液晶触摸屏控制系统，激光能量闭环反馈控制激光电源，避免了氙灯老化对激光功率的影响，比电流反馈型设备的输出更加稳定，脉冲波形最多可任意设定16段，半导体红光指示定位，能够满足对不同材料金属的焊接。通过内部灵活的光学组合实现分时分能量多工位同时焊接，光纤传输的光束质量更好，焊点更均匀。
行业应用：
适用行业：各种精度高，焊接要求高的行业，不易用固定光路焊接机实现的大型、复杂工件。
适用材料：模具钢、碳钢、普通合金钢、冷作高合金钢、热锻高合金钢、含镍工具钢、不锈钢、高级钢、高韧铝合金、铜合金、铍铜、紫铜和极硬合金材料，HASTALLY镍合金，冷锻钢，钛、镍、锡、铜、铝、铬、铌、金、银等多种金属及其合金。
实例应用：微电子元件、精密零件、高档数码组件、光纤连接器、医疗器械等焊接。
焊接效果：
激光输出部件结构小巧，对大型模具可以在注塑机上、在叉车、汽车上进行焊接。
使用先进的激光功率实时反馈控制系统，避免因电网波动、水温波动、氙灯老化等原因造成的对激光能量的影响。
可以进行时间或能量分光，适合多种不同的应用场合，可进行远距离焊接，多工位同时加工。
经光纤传输后的激光光束质量好，光斑细、能量分布均匀，焊点大小均匀，深度一致。
标准配置：
|
名称 |
规格 |
数量 |
单位 |
备注 |
|
激光电源 |
专用恒流高频脉冲光纤激光电源 |
1 |
套 |
|
|
激光器 |
Nd：YAG激光器 |
1 |
套 |
|
|
冷却系统 |
分体式5P冷水机 |
1 |
套 |
|
|
传输光纤 |
5m，600um |
1 |
支 |
|
|
准直聚焦头 |
100mm×100mm |
1 |
套 |
|
技术参数：
|
名称 机型 |
FWP40 |
|
外形尺寸(长×宽×高) |
1120mm×585mm×1000mm |
|
激光器 |
YAG |
|
波长 |
1064nm |
|
泵浦源 |
氙灯 |
|
最大功率标 |
400W |
|
最大单脉冲能量 |
80J |
|
激光能量稳定性 |
< 3% |
|
分光方式 |
能量分光和时间分光 |
|
光纤芯径 |
600um |
|
光纤数量 |
最多6支 |
|
控制系统 |
MCU+CPLD+彩色触摸屏 |
|
脉冲宽度 |
0.1～50.0ms |
|
连续频率 |
0～200Hz |
|
控制方式 |
激光能量反馈 |
|
焊接效果 |
焊接 |
|
焊点大小 |
0.4～2.0mm |
|
焊接深度 |
0.1～2.0mm |
|
观察系统 |
|
|
瞄准定位 |
红光指示 |
|
冷却系统 |
分体式外循环水冷 |
|
冷却功率 |
5P冷水机 |
|
冷水机尺寸(长×宽×高) |
600mm×700mm×1200mm |
|
电力系统 |
12kW，三相 |
|
供电要求 |
380V±10%，50Hz，35A |
|
耗材 |
氙灯、滤芯、保护镜片、保护气 |
|
可选配件 |
600um光纤、聚焦镜头、工作台、CCD观察器 |
|
