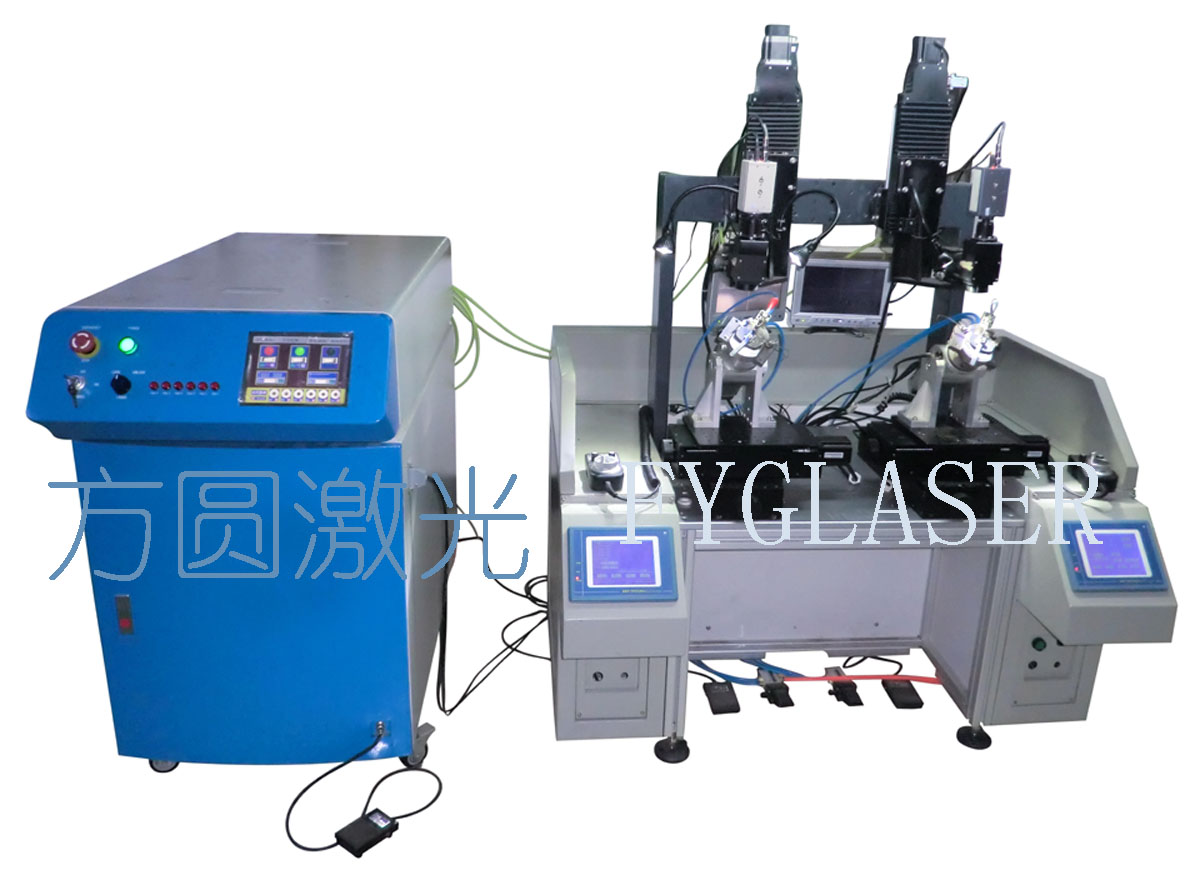

系统配置：电流反馈光纤机（或能量反馈光纤机）+双工位工作台.
行业应用：适用于眼镜、电子行业的焊接.
主要特点
1、 大功率激光开关电源
2、 进口陶瓷腔
3、 一台光纤机带两个工位，时间分光，轮流工作。可一人同时操作两工位，降低了成本，提高了效率。
4、 双工位激光焊接系统配置合理，牢固质轻。整机外形结合了人体工程学，使操作人员大大降低了劳动强度。
5、 可编程的运动控制器，操作方便，界面友好，编程视教方便。
6、 CCD摄像头，加监视器，加蓝光照明。使图像更清晰，方便视教编程。
7、 可定制专业的夹具.
光纤机技术参数
|
名称 机型 |
FWA30 |
|
外形尺寸(长×宽×高) |
1120mm×585mm×1000mm |
|
激光器 |
YAG |
|
波长 |
1064nm |
|
泵浦源 |
氙灯 |
|
最大功率 |
300W |
|
最大单脉冲能量 |
60J |
|
激光能量稳定性 |
< 5% |
|
分光方式 |
能量分光和时间分光 |
|
光纤芯径 |
600um |
|
光纤数量 |
最多6支 |
|
控制系统 |
MCU+CPLD+彩色触摸屏 |
|
脉冲宽度 |
0.1～50.0ms |
|
连续频率 |
0～200Hz |
|
控制方式 |
电流反馈 |
|
加工效果 |
|
|
焊点大小 |
0.4～2mm |
|
焊接深度 |
0.1～2mm |
|
观察系统 |
|
|
瞄准定位 |
红光指示 |
|
冷却系统 |
分体式外循环水冷 |
|
冷却功率 |
3P冷水机 |
双工位工作台技术参数
控制系统：液晶触摸屏运动控制系统
四轴联动机构：X轴行程100mm/200mm，Y轴行程100mm/300mm，Z轴行程60mm，U轴行程400°
最大速度：60mm/s
定位精度：±0.05mm
照明灯：超高亮LED灯
监视系统：CCD摄像头，带蓝光照明，配显示器。
电力需求：AC220V/50Hz/10A，12KW
|
