产品特点:

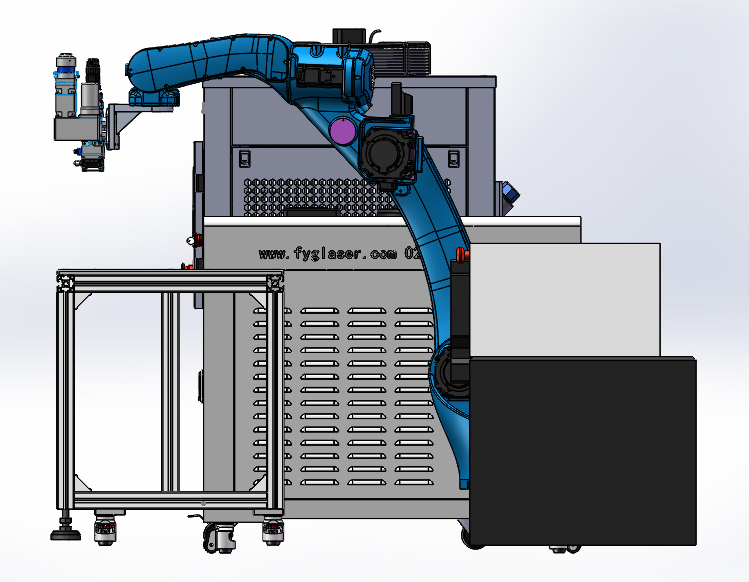

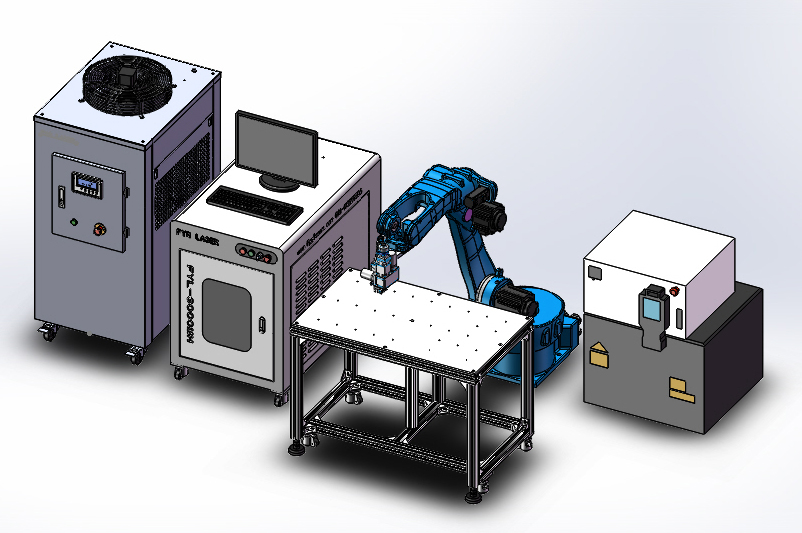

电流反馈型光纤传输激光为光纤传输激光焊接机,由氙灯泵浦、进口陶瓷反射腔体及Nd:YAG晶体棒构成激光器,电光转换效率高。分体式冷水机根据系统设定温度自动制冷,确保设备安全运行。8寸彩色液晶触摸屏控制系统,电流闭环反馈控制激光电源保障输出激光稳定,脉冲波形最多可任意设定16段,半导体红光指示定位,能够满足对不同材料金属的焊接。通过内部灵活的光学组合实现分时分能量多工位同时焊接,光纤传输的光束质量更好,焊点更均匀。
行业应用:
适用行业:各种精度高,焊接要求高的行业,不易用固定光路焊接机实现的大型、复杂工件。
适用材料:模具钢、碳钢、普通合金钢、冷作高合金钢、热锻高合金钢、含镍工具钢、不锈钢、高级钢、高韧铝合金、铜合金、铍铜、紫铜和极硬合金材料,HASTALLY镍合金,冷锻钢,钛、镍、锡、铜、铝、铬、铌、金、银等多种金属及其合金。
实例应用:微电子元件、精密零件、高档数码组件、光纤连接器、医疗器械等焊接。
标准配置:
名称 |
规格 |
数量 |
单位 |
备注 |
激光电源 |
专用恒流高频脉冲光纤激光电源 |
1 |
套 |
|
激光器 |
Nd:YAG激光器 |
1 |
套 |
|
冷却系统 |
水冷 |
1 |
套 |
|
传输光纤 |
600um |
1 |
支 |
|
准直聚焦头 |
100mm×100mm焦距 |
1 |
套 |
|
技术参数:
名称 机型 |
FWA40-1E |
外形尺寸(长×宽×高) |
1120mm×585mm×1000mm |
激光器 |
YAG |
波长 |
1064nm |
泵浦源 |
氙灯 |
最大功率 |
400W |
最大单脉冲能量 |
80J |
激光能量稳定性 |
< 5% |
分光方式 |
能量分光和时间分光 |
光纤芯径 |
600um |
光纤数量 |
最多6支 |
控制系统 |
MCU+CPLD+彩色触摸屏 |
脉冲宽度 |
0.1~50.0ms |
连续频率 |
0~200Hz |
控制方式 |
电流反馈 |
加工效果 |
焊接 |
焊点大小 |
0.4~2mm |
焊接深度 |
0.1~2mm |
观察系统 |
|
瞄准定位 |
红光指示 |
冷却系统 |
分体式外循环水冷 |
冷却功率 |
5P冷水机 |
冷水机尺寸(长×宽×高) |
630mm×380mm×760mm
850mm×250mm×1100mm |
电力系统 |
12kW,三相 |
供电输入 |
380V±10%,50Hz,35A |
耗材 |
氙灯、离子交换树脂、保护镜片、保护气 |
可选配件 |
400um光纤、聚焦镜头、工作台、CCD观察器 |
六轴联动机械手
项目名称: |
参数规格 |
型号: |
AII-V6 |
结构: |
竖直铰接式 |
轴数: |
6 |
最大负载能力: |
6KG |
重复定位精度: |
±0.08mm |
驱动方式: |
交流伺服电机 |
驱动能力: |
2600w |
位置反馈: |
绝对编码器 |
工作范围(J1-J6各轴如下,J1为最底部旋转轴,依次往上为J2、J3、J4、J5,最上为J6) |
J1: |
±170°(±50°) |
J2: |
-155°~+90° |
J3: |
-170°~+190° |
J4: |
±180° |
J5: |
-50°~+230° |
J6: |
±360° |
最大速度(J1-J6各轴如下,J1为最底部旋转轴,依次往上为J2、J3、J4、J5,最上为J6) |
J1: |
210°/s(190°/s) |
J2: |
210°/s |
J3: |
210°/s |
J4: |
420°/s |
J5: |
420°/s |
J6: |
620°/s |
许用扭矩(J4-J6各轴如下) |
J4: |
11.8N·m |
J5: |
9.8 N·m |
J6: |
5.9N·m |
许用转动惯量(J4-J6各轴如下) |
J4: |
0.38kg·m2 |
J5: |
0.25kg·m2 |
J6: |
0.06kg·m2 |
手臂水平工作范围面积 |
3.14m2*340° |
环境温度/湿度 |
0~45℃、20~80%RH(无结露) |
质量 |
160kg |
上臂最大承重(J3) |
10kg |
安装方式 |
地面安装、悬挂安装、壁挂安装 |
回原点 |
不需要 |
外观颜色 |
手臂:橘红色、底座:黑色 | |
