产品特点:

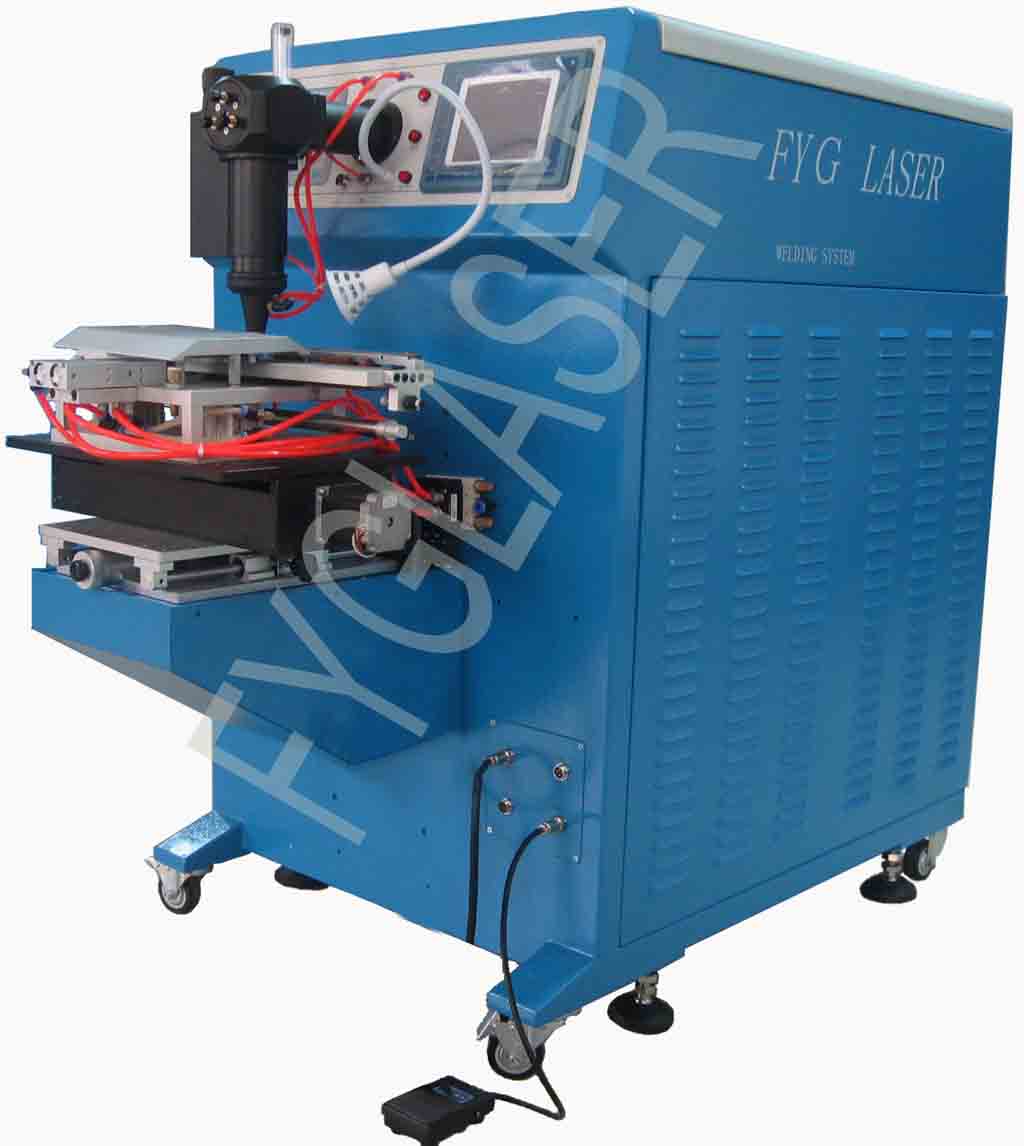

电池专用激光焊接机为固定光路激光焊接机,为电池行业量身定做的激光焊接机。由双路氙灯泵浦、进口陶瓷反射腔体及Nd:YAG晶体棒构成激光器,电光转换效率高。内置冷却水循环确保设备安全运行。5.7寸单色液晶屏按键式控制系统,电流闭环反馈控制激光电源,脉冲波形最多可任意设定8段,半导体红光指示定位,能够满足对不同材料金属的焊接。5.7寸单色触摸液晶屏控制运动系统,可自动运行X轴向的点、直线、多段线等轨迹,多路气动控制电池夹具快速上下料,可以高效的完成各种电池封口、封栓、引线等自动或半自动焊接需求。
行业应用:
适用行业:手机电池、动力电池及其它微电子元器件焊接。
适用材料:铝合金,不锈钢,合金钢,电池用冷轧钢板及钢带,镀镍钢板及钢带。
实例应用:锂电池、镍氢电池、动力电池密封焊,电池电极、锂电池保险丝、电池组点焊,电容器不锈钢壳、钢帽、密封圈的焊接。
标准配置:
名称 |
规格 |
数量 |
单位 |
备注 |
激光电源 |
专用高频脉冲激光电源 |
1 |
套 |
|
激光器 |
Nd:YAG激光器 |
1 |
套 |
|
工作台 |
200mm×100mm
高精度滚珠丝杆工作台
X自动、Y手动 |
1 |
套 |
|
升降输出头 |
手动,60mm |
1 |
套 |
|
夹具 |
三维气动电池专用夹具 |
1 |
套 |
|
技术参数:
名称 机型 |
FWB30 |
FWB40 |
外形尺寸(长×宽×高) |
1200mm×680mm×1200mm |
1200mm×680mm×1200mm |
激光器 |
YAG |
YAG |
波长 |
1064nm |
1064nm |
泵浦源 |
氙灯 |
氙灯 |
最大功率 |
300W |
400W |
单脉冲能量 |
60J |
80J |
控制系统 |
MCU+CPLD |
MCU+CPLD |
脉冲宽度 |
0.1~20.0ms |
0.1~20.0ms |
连续频率 |
0~200Hz |
0~200Hz |
加工效果 |
焊接 |
焊接 |
焊点大小 |
0.3~2.0mm |
0.3~2.0mm |
焊接深度 |
0.1~2.0mm |
0.1~3.0mm |
连续焊速 |
18mm/s |
25mm/s |
观察系统 |
|
|
瞄准定位 |
红光指示 |
红光指示 |
运动系统 |
3轴(X自动、Y手动,Z手动) |
3轴(X自动、Y手动,Z手动) |
控制终端 |
触摸数控系统 |
触摸数控系统 |
最大行程 |
200mm×100 mm×60 mm |
200 mm×100 mm×60 mm |
定位精度 |
±0.05mm(X轴、Y轴) |
±0.05mm(X轴、Y轴) |
重复精度 |
±0.03mm(X轴、Y轴) |
±0.03mm(X轴、Y轴) |
夹具控制 |
压缩空气气动 |
压缩空气气动 |
冷却系统 |
一体式内循环水冷 |
一体式内循环水冷 |
冷却功率 |
外接冷却塔 |
外接冷却塔 |
电力系统 |
12kW,三相 |
15kW,三相 |
供电要求 |
380V±10%,50Hz,35A |
380V±10%,50Hz,40A |
耗材 |
氙灯、滤芯、保护镜片、保护气 |
氙灯、滤芯、保护镜片、保护气 |
可选配件 |
定制各种规格夹具、旋转工作台 |
定制各种规格夹具、旋转工作台 |
