产品特点：
首饰激光点焊机，也称（通用A型激光焊接机）为固定光路一体式激光焊接机，由双路氙灯泵浦、进口陶瓷反射腔体及Nd：YAG晶体棒构成激光器，电光转换效率高。分体式冷水机根据系统设定温度自动制冷，确保设备安全运行。5.7寸单色液晶屏按键式控制系统，电流闭环反馈控制激光电源，脉冲波形最多可任意设定8段，能够满足对不同材料金属的焊接。5.7寸单色触摸液晶屏控制运动系统，可自动运行平面内编辑的点、直线、圆、方形、圆弧、平面复杂图形等轨迹，半导体红光指示定位，CCD监视焊点质量，可以完成自动或半自动的点焊、对接焊、叠焊和密封焊。
行业应用：
适用行业：手机通信、首饰工艺品、电子元件、传感器仪表、精密机械、五金、汽车零部件等。
适用材料：同种钢材间的焊接：碳钢、普通合金钢、不锈钢，不同钢材间的焊接：不锈钢-低碳钢，416不锈钢-310不锈钢，347不锈钢-HASTALLY镍合金，镍电极-冷锻钢，不同镍含量的双金属带、钛、镍、锡、铜、铝、铬、铌、金、银等多种金属及其合金等同种金属间的焊接。铜-镍、镍-钛、铜-钛、钛-钼、黄铜-铜、低碳钢-铜等异种金属间的焊接。
实例应用：广泛用于手机金属壳、电池焊接，眼镜架焊接，键盘焊接，硅钢片焊接，传感器焊接，不锈钢器具（水壶、真空杯、碗）、门把手，火花塞、滤清器、油嘴、电热管等。
焊接效果：
被焊接工件变形极小，几乎没有连接间隙，焊接深度/宽度比高，速度快、深度大、变形小
标准配置：
|
名称 |
规格 |
数量 |
单位 |
备注 |
|
激光电源 |
专用恒流高频脉冲激光电源 |
1 |
套 |
|
|
激光器 |
Nd：YAG激光器 |
1 |
套 |
|
|
冷却系统 |
水冷 |
1 |
套 |
|
|
工作台 |
200mm×100mm
高精度滚珠丝杆自动工作台 |
1 |
套 |
|
|
升降工作台 |
手动，200mm |
1 |
套 |
|
|
升降输出头 |
自动，100mm |
1 |
套 |
|
|
控制系统 |
5.7寸触摸数控系统 |
1 |
套 |
|
|
观察系统 |
CCD监视器+红光指示 |
1 |
套 |
|
技术参数：
|
型号 |
FWT30 |
|
外形尺寸(长×宽×高) |
1195mm×680mm×1135mm |
|
激光器 |
YAG |
|
波长 |
1064nm |
|
泵浦源 |
氙灯 |
|
最大功率 |
300W |
|
最大单脉冲能量 |
60J |
|
控制系统 |
MCU+CPLD |
|
脉冲宽度 |
0.1～20.0ms |
| 连续频率 |
0～200Hz |
| 加工效果 |
焊接 |
| 焊点大小 |
0.3～2.0mm |
| 焊接深度 |
0.1～2.0mm |
| 连续焊速 |
18mm/s |
| 观察系统 |
CCD监视器 |
| 瞄准定位 |
红光指示 |
| 运动系统 |
3轴（X、Y轴自动，Z轴手动） |
| 控制终端 |
触摸屏数控系统 |
| 最大行程 |
200 mm×100 mm×60 mm |
| 定位精度 |
±0.05mm（X轴、Y轴） |
| 重复精度 |
±0.03mm（X轴、Y轴） |
| 冷却系统 |
一体式外循环水冷 |
| 冷却功率 |
3P冷水机 |
| 冷水机尺寸(长×宽×高) |
1100mm×610mm×1340mm |
| 电力系统 |
15kW，三相 |
| 供电要求 |
380V±10%，50Hz，35A |
| 耗材 |
氙灯、滤芯、保护镜片、保护气 |
| 可选配件 |
定制各种规格夹具、旋转工作台 | |
当前位置：

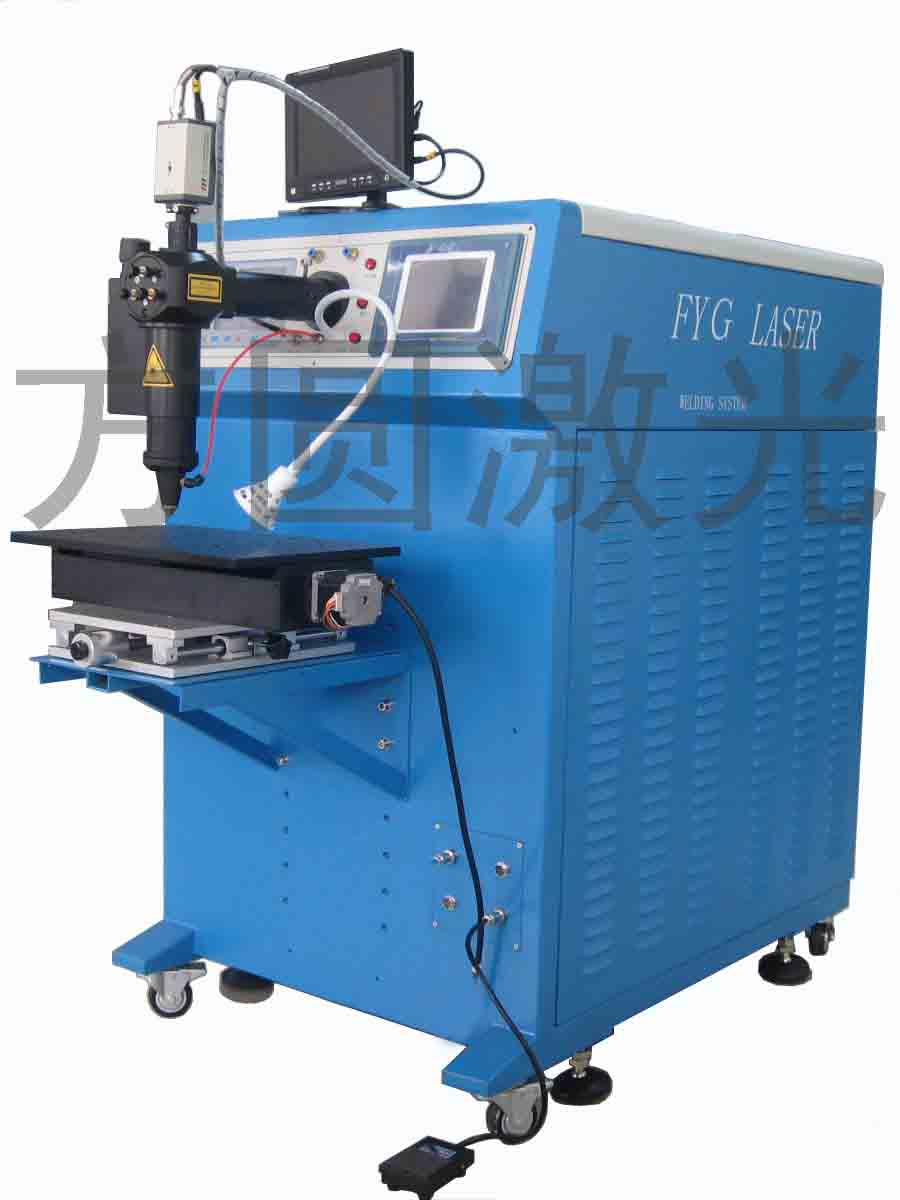

产品外观图片
