眼镜激光焊接原理

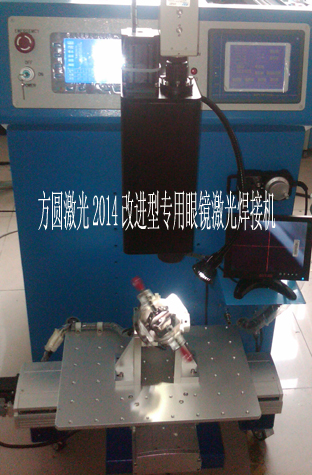

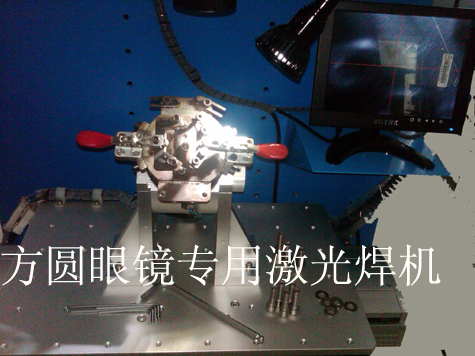

（固定光路）眼镜激光焊接机专为眼镜焊接而定制,整机一体式设计，四轴联动，精简大方，实用，精心设计配套组件和工装夹具,使整机能极好的适应眼镜焊接的生产，客户买回机器就可以投入生产.针对客户不同要求,我们设计出单工位和双工位两个类型,用以满足不同客户的加工需求。
应用高能脉冲激光对物件进行焊接。通过激光电源对氙灯脉冲放电，形成一定频率和脉宽的光波经聚光腔辐射到Nd3+:YAG晶体，晶体发光经谐振后发出1064nm 的脉冲激光，再经扩束、反射 、聚焦后进行焊接。硬光路传输激光焊接机配备微电脑单片机或工业PC机控制的眼镜行业定制的数控工作台，焊接时通过对激光电流、频率、脉宽、工作台移动速度、移动方向的设定控制进行高精度焊接。
眼镜加工采用激光焊接的优点
●生产效率大大提高,单工位的设备,日焊接产量可达一到两千副,双工位的效率可以接近翻番；
●成本极大降低,激光焊接采用精确的工装夹具,自动化焊接,成品率接近100%；
●无需填料,省去银丝等昂贵耗材,综合生产成本较传统方法降低一半以上；
●提升产品档次,提升公司形像和竞争实力,采用激光焊接加工的工厂,竞争力不言而喻。
主要特点
●该机采用大功率激光开关电源，电流波形分段可控，液晶屏界面，设置参数直观方便；
●进口陶瓷反射腔，光束质量稳定，科学的冷却分布，高的光电转化效率，超长的使用寿命；
●独立稳固的精密运动平台，承载大，精度高，防止台面的震动影响光路；
●专业运动控制软件，液晶触摸屏操作界面，可编辑平面内任意焊接路径，运动参数设定快捷、直观。
技术参数
|
名称: |
|
|
型号： |
FWG18 |
|
激光功率: |
180w |
|
最大单脉冲能量: |
40J |
|
激光波长: |
1064nm |
|
脉冲宽度: |
0.1-20ms |
|
连击频率: |
1-200Hz |
|
瞄准定位： |
CCD摄像头监视系统（标配） |
|
四轴联动机构： |
X轴行程200mm,Y轴行程100mm,Z轴行程100mm,U轴旋转角度400度 |
|
运动速度： |
最大100mm/s |
|
控制系统： |
触摸屏运动控制系统 |
|
电力要求： |
三项380Vac或单相220Vac |
|
冷却方式： |
1.5P冷水机 |
|
外形尺寸： |
长1200mm×宽680mm×高1150mm | |
